產品概述：

   QBK2型氣動隔膜泵是我公司開發的第二代氣動隔膜泵，具有使用壽命長，不會停頓等優點，它既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。

型號意義：

   例：QBK 2 - 10

                  10-進出口直徑10(mm)

                  2-二代

                  QBK-氣動雙隔膜泵

產品特點：

   1、不需灌引水．吸程高達5(m)．揚程達70(m)．出口壓力≥6(bar)。

   2、流動寬敞，通過性能好．允許通過的顆粒直徑達10(mm)。抽送泥漿、雜質時，對泵磨損甚微；

   3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1—7(bar)之間)：

   4、該泵無旋轉部件，沒有軸封，隔膜泵|等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；

   5、不必用電．在易燃、易爆場所使用安全可靠；

   6、可以浸沒在介質中工作：

   7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；

   8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降：

   9、可輸送較粘的液體(粘度在1萬厘泊以下)：

   10、本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵的特點。

性能參數表：

備注：性能參數表均只做參考，如需產品相關安裝圖等詳細參數說明書請致電：021-56386999。

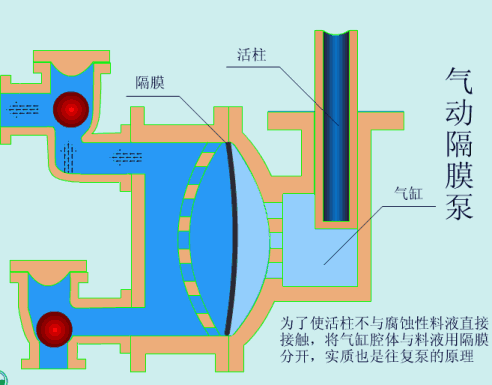

工作原理：

   一，連接壓縮空氣后，氣閥控制壓縮空氣推動膜片向友移動，同時膜片會擠壓右膜腔室中的介質從而將介質排除泵腔。膜片不僅起輸送介質的作用，同時在泵腔中起隔離壓縮空氣和介質。當一個膜片被壓縮空氣推向遠離中間體時，與此同時通過連桿鏈接的另外一個膜片移向中間體時，與此同時通過連桿鏈接的另外一個膜片移向中間體，其中處于高壓的連桿其作用是連接位于兩個膜腔室中的膜片。當膜片2移向中間體時，膜片后面的高壓空氣通過閥門的換向通過消音器被迫排放到外界。當膜片2移向中間氣閥時，泵入口產生真空并通過大氣壓力將介質壓入泵的進口中。此時蹦的進口閥球會被抬高而離開閥座，保證介質很輕松的通過進口管路而充入泵腔中。

   二，當膜片1位于高壓空氣下時，膜片1隨著沖程慢慢的移動到最大位置。同時，通過氣閥控制壓縮空氣慢慢充入膜片2后面的空間。此壓縮空氣勢必將推動膜片2慢慢遠離中間體，通過連桿的連接，膜片1 開始移向中間體。膜片2將擠壓膜腔室中介質并通過水利作用再進口處的閥球上，使得閥球和閥座的接觸后而封閉進口管路。同時，同樣的水利作用在出口處球閥上并提升球閥，打開出口管路，另一側的出口處球閥因壓力的作用而關閉，進口處的球閥同樣因壓力的作用而打開，液體也就被吸入泵腔室內。

   三，當一個充成完成后，通過氣閥的換向使得膜片1后面再次被充入壓縮氣體，同時膜片2開始移向中間體，膜片2后面的氣體也開始通過氣閥及消音器排向外界。

故障排除：

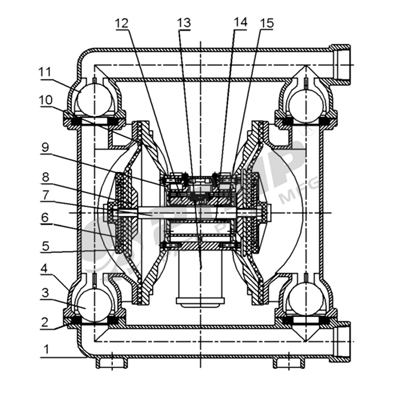

結構圖：

安裝尺寸圖：

安裝示意圖：

非過水部材質：

過水部材質：

隔膜材質：

止回閥材質：
